三维柔性焊接平台的孔系特点与测量平直度分析

时间:2024-07-06 作者:益商贝贝超管理员 点击:92次

三维柔性焊接平台的孔系特点及组合调整

一、三维;代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合。

二、组合;因为所有附件都是事先预制好的,可根据产品的需求任意组合及调整。

三、孔系;这套夹具的主要特点就是从平台到附件都是标准孔没有守旧的螺纹或T型槽,配合快锁销就能使装配变得愈加方便,定位准确。

四、柔性;因为有上述功能整套装备可根据产品的变化而变化,一套夹具就可完成几个产品或几十个产品的需求,从而的加快了产品的研讨、试制的进程,节省大量的人力、物力和财力。

三维柔性焊接平台辅助支承的个数,应视焊接平台尺寸大小、使用情况需要而定。但焊接平台检定及使用时的辅助支撑位置应与设计时的图纸相同,这就确定了焊接平台支承的正确布局。使用过程中,要注意避免工件和焊接平台的工作面有过激的碰撞,防止损坏焊接平台的工作面;工件的重量不可以超过铆焊平台的额定载荷,否则会造成工作质量降低,还有可能损坏焊接平台的结构,甚至会造成焊接平台变形,使之损坏,无法使用。

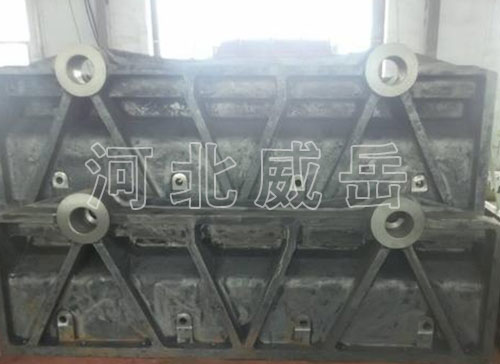

三维柔性焊接平台精度等级有0,1,2,3,级及精刨,焊接平台制成筋板式和箱体式工作面有长方形,正方形或圆形。工作面采用刮削工艺,工作面上可加工V形,T形,U形槽和圆孔,长孔等。焊接平台规格;特别规格可以按用户要求设计生产。

三维柔性焊接平台是否合格如何查询?

一、工作面加工精度能不能确定达到图纸设计要求。

二、焊接平台T型槽的相关数据是否和国度标准相符。

三、三维柔性焊接平台图纸设计是否正确。

四、采用哪种铸造方式。

五、焊接平台材质是否符合工作需要。

六、铸件毛坯热处理是否符合国度标准。

三维柔性焊接平台的生产材料和正确使用;适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作划线,机械制造检验中是较不可少的平面基准量具。平板安装应调至水平、负荷均分布于各支点上,环境温度使用时应避免振动。铸造碾砂过程的控制,型砂的性能将直接影响量具铸件的质量,因此,型砂应该具有良好的透气性,湿强度、流动性、可塑性和退让性等。三维柔性焊接平台工作面不可以有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

三维柔性焊接平台怎么测量平直度?三维柔性焊接平台测量平直度所用的量仪有合像水平仪、自准直仪等。根据界说,平面度差错要按小条件来鉴定,即平度度差错是容纳实践外表且间隔为小的两平面间的间隔。因为该平行平面,对不一样的实践被测三维柔性焊接平台平面具有不一样的方位,且又不能事先得出,故丈量时需求先用过渡基准平面来进行鉴定。鉴定的成果称为原始数据。然后由取得的原始数据再按小条件进行数据改换,得出实践的平面度差错。可是这种数据交换比较复杂。在实践三维柔性焊接平台生产中,常选用对角线法的过渡基准平面作为鉴定基准,尽管它不是小条件,可是较挨近小条件。

对角线法丈量三维柔性焊接平台平面度的办法是;以对角线的过渡基准平面作鉴定基准,对矩形被测外表丈量时的布线其纵向和横向布线应不少于两个方位。用对角线法,因为布线的缘由,在各方向丈量时,应选用不一样长度的支承底座。丈量时先按布线方式丈量出各截面上相对于端点连线的差错,然后再算出相对过渡基准平面的差错。平面度差错即是较不错点与较低点之差。当被测三维柔性焊接平台平面为圆形时,应在夹角为45°的四条直径方向上查验。

铸铁的分类环塞规量具弯板量具。防锈水的使用方式多样,包括全浸,冷浸涂、热浸涂和喷淋。使用防锈水以前,金属表面清洗干净并干燥,否则,将影响防锈效果。防锈水只在金属表面留下很薄的一层,具体使用浓度须依据防锈期限、环境状况、季节气候等因素确定。包裹气相防锈纸与放置气相缓释剂二者使用过程包装均须密封,才能确定防锈期限长期,效果不错。
